Problem: Mach 0.95 flows past a wing-tails rocket at 5 degrees angle of attack.

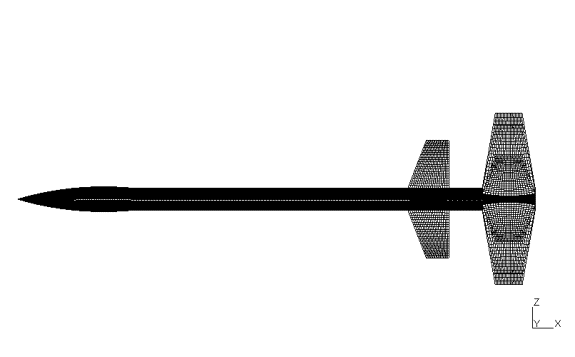

                                           * 2D mesh consists of 16750 elements and 16781 nodes    * 25 minutes to generate the 2D mesh

                                                                        * Assign wing and tail surface                                                  * Sweep 2D mesh around axis to generate 3D mesh

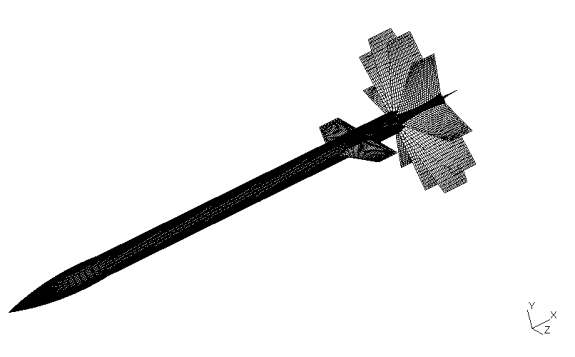

                                                        * 3D mesh includes 1,574,496 cells and 1,607,556 nodes.

                                                                        *  192  pyramids, 8640 prisms and 1,565,664 hexahedrons
